2.3. ERD 映射到关系数据模型¶

• 如前所述，数据库设计过程经过三个阶段：首先是概念建模（实体关系图），然后是逻辑建模（关系模式），最后是物理建模（将关系模式转换为物理表）。

• 接下来的章节将致力于演示如何将高层 ER 设计转换为更详细的关系模式设计模型，并且在大多数情况下，我们还依赖带有真实数据示例的表设计来促进学习过程。

• 读者将注意到，为了清晰和深入理解，下一节中的所有可视化都混合了全部三个设计层次模型。

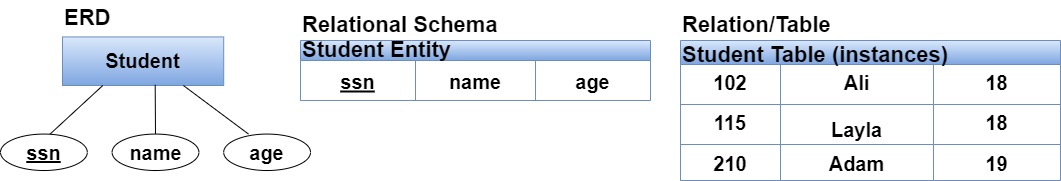

下图展示了一个使用三种不同图表（ERD、RDD 和数据表）建模的简单数据库示例

如何将实体 - 关系图转换为关系模式？

仅通过将实体、属性、关系分解为表（关系）、列、字段和键即可。

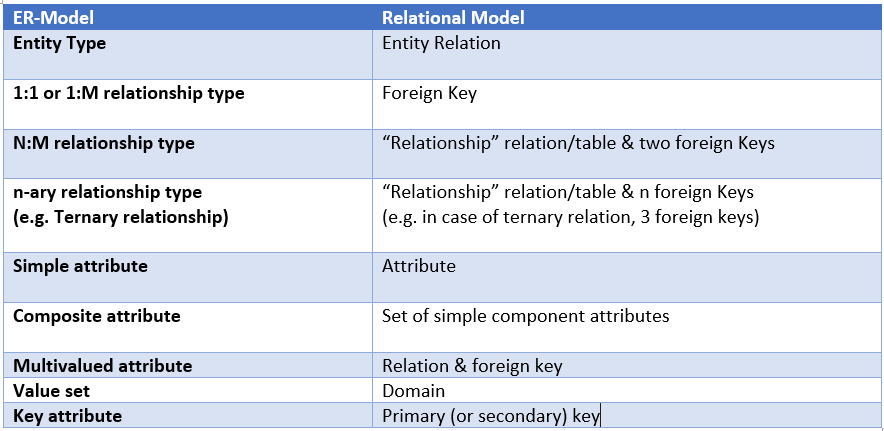

下表显示了基本 ERD 元素及其对应的关系模式元素。
